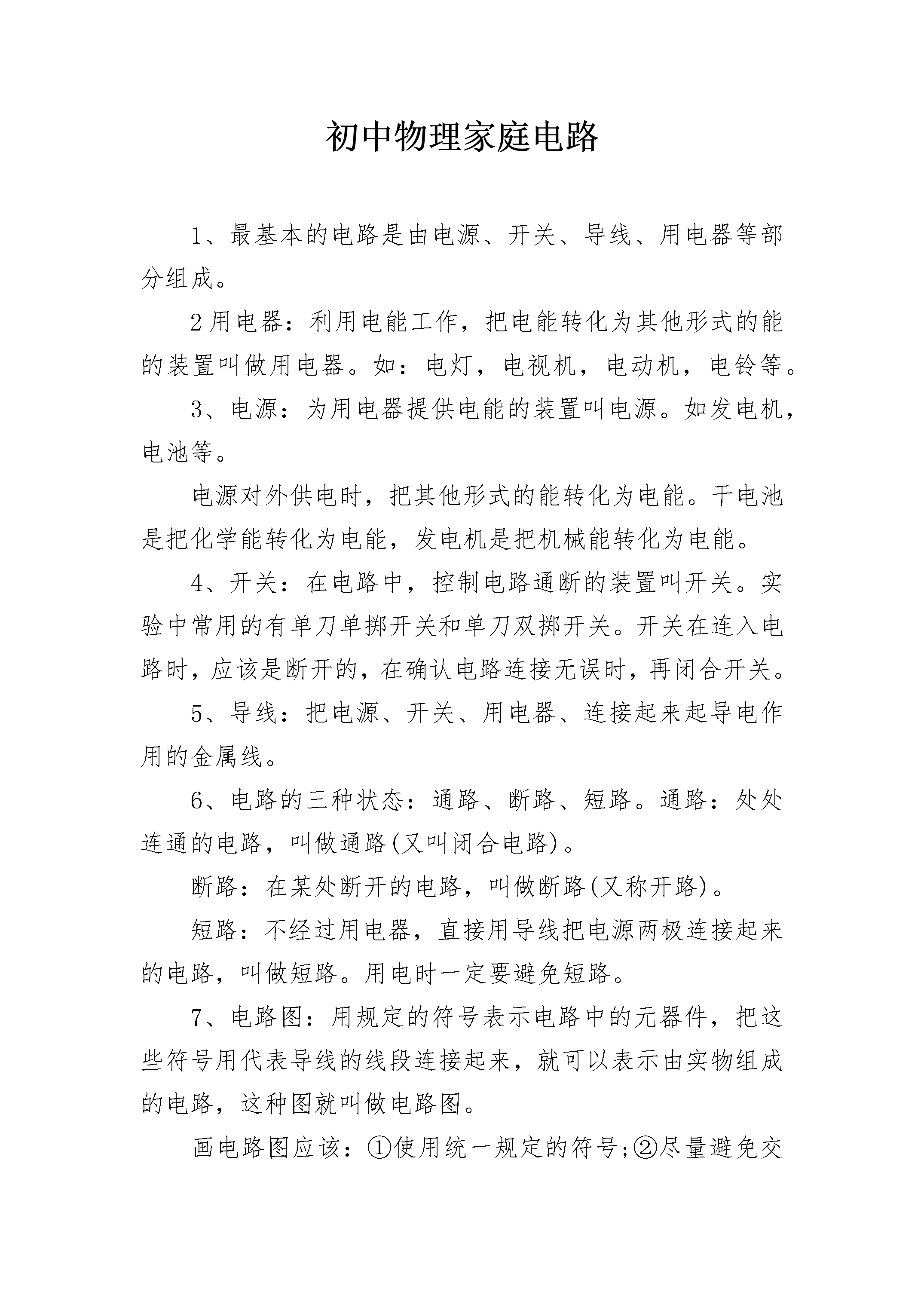

初中物理家庭电路1、最基本的电路是由电源、开关、导线、用电器等部分组成。2用电器：利用电能工作，把电能转化为其他形式的能的装置叫做用电器。如：电灯，电视机，电动机，电铃等。3、电源：为用电器提供电能的装置叫电源。如发电机，电池等。电源对外供电时，把其他形式的能转化为电能。干电池是把化学能转化为电能，发电机是把机械能转化为电能。4、开关：在电路中，控制电路通断的装置叫开关。实验中常用的有单刀单掷开关和单刀双掷开关。开关在连入电路时，应该是断开的，在确认电路连接无误时，再闭合开关。5、导线：把电源、开关、用电器、连接起来起导电作用的金属线。6、电路的三种状态：通路、断路、短路。通路：处处连通的电路，叫做通路(又叫闭合电路)。断路：在某处断开的电路，叫做断路(又称开路)。短路：不经过用电器，直接用导线把电源两极连接起来的电路，叫做短路。用电时一定要避免短路。7、电路图：用规定的符号表示电路中的元器件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图就叫做电路图。画电路图应该：①使用统一规定的符号;②尽量避免交叉;③连线要横平竖直，尽量使电路图简洁美观。组装电路1、电路的连接方式分：串联和并联两种。2、串联电路：电路中的元件依次连接起来，电流流经第一个元件后又依次流经其他的元件。串联电路中，中要有某一个元件断开，整个电路就成为断路。3、并联电路：电路中的一些元件并列地连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件。并联电路中一个支路的用电器断开，其他支路的用电器仍可以正常工作。中考物理知识点:家庭电路初中物理家庭电路
